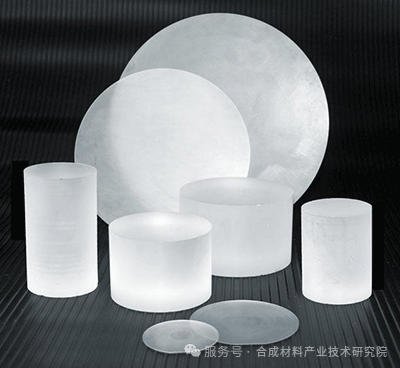

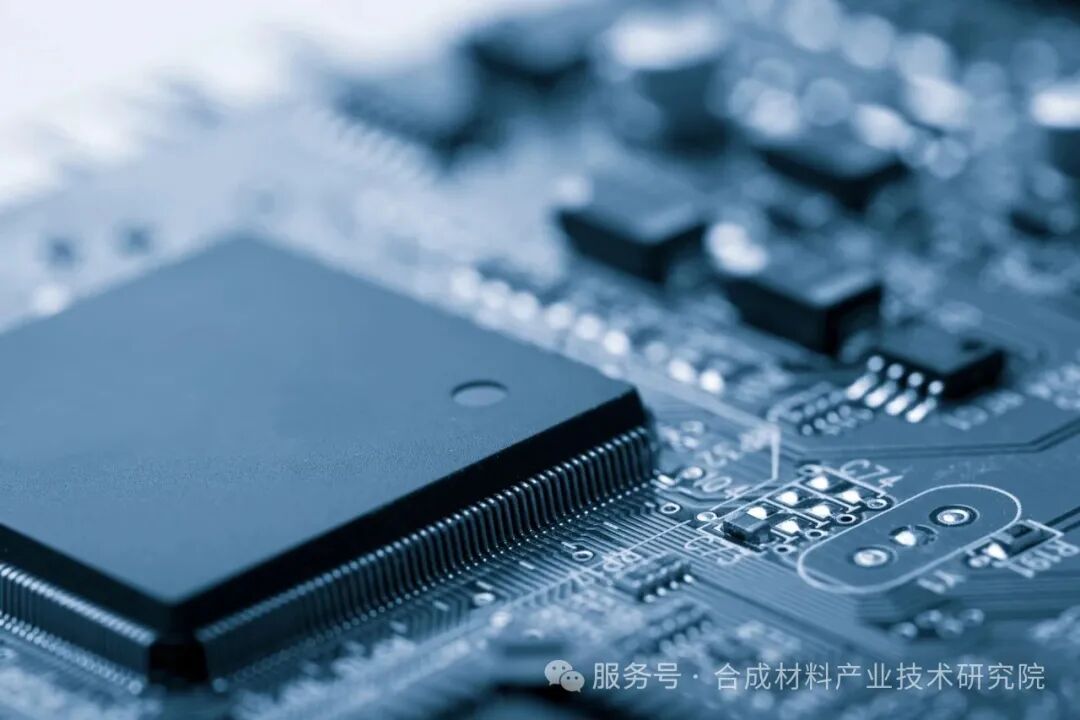

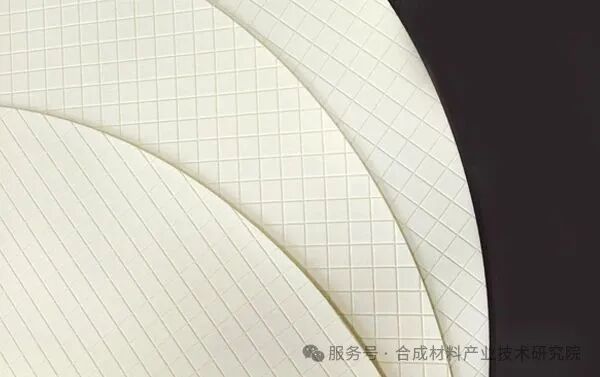

CMP抛光技术概览（三）发表时间：2025-07-12 10:53 山西合成院 创新科技 · 引领未来 < CMP抛光的主要市场与产品应用：蓝宝石 MAIN MARKETS & PRODUCT APPLICATIONS 在半导体与光电产业飞速发展的今天，蓝宝石因其**的物理化学性质成为高端器件的核心材料。然而，其硬度仅次于金刚石的特性，也让传统抛光工艺望而却步。化学机械抛光（CMP）技术凭借独特优势，成为蓝宝石精密加工的关键突破点。  图源来自网络 蓝宝石的优势 ADVANTAGES 高硬度和机械强度：蓝宝石的莫氏硬度达到9，仅次于钻石，这赋予了其**的抗刮擦和抗磨损能力，使其能够在恶劣的工作环境中保持稳定。 化学稳定：蓝宝石具有优异的化学稳定性，能够抵抗大部分化学物质的侵蚀，长期保持性能稳定，这使其在高温、高湿等苛刻环境下依然可靠。 光学性能：蓝宝石具有高透明度和优良的光学性能，适用于需要高透过率的光学元件和窗口材料。 热导性：蓝宝石具有良好的热导性，能够有效散热，这对于高功率电子器件尤为重要。 与半导体材料的兼容性：蓝宝石的晶体结构与氮化镓（GaN）相似，是GaN等高带隙半导体材料的理想衬底材料。此外，蓝宝石与硅单晶具有相似的热膨胀系数，适合用于生长高质量的硅单晶膜。 蓝宝石的应用 APPLICATION LED行业：蓝宝石衬底是LED芯片制造的核心材料，占据了LED基板市场的主导地位，约80%的LED芯片以蓝宝石为衬底。其优异的热导率、光学透明性和电绝缘性使其成为高亮度LED显示屏、室内照明和汽车大灯等领域的理想选择。 消费电子产品：蓝宝石因其硬度高、耐磨性和光学透明性，广泛应用于智能手机、智能手表、平板电脑等消费电子产品的摄像头保护镜片、表镜及指纹识别镜片等部件。  图源来自网络 半导体与射频器件：蓝宝石衬底在半导体行业中用于制造高频、高功率的射频集成电路和功率半导体器件，特别是在5G通信和高频电子设备中具有重要应用。 光学仪器与窗口材料：蓝宝石的高光透过率和耐用性使其适用于激光器、红外成像设备和光学透镜等光学仪器，同时在极端环境中作为耐高温传感器和防护罩材料。 新兴显示技术：蓝宝石衬底满足Micro-LED和OLED技术的需求，通过高精度加工提高了显示亮度和寿命，并在OLED显示器中增强了抗腐蚀能力。 山西合成材料产业技术研究院依托多年与高校、研究院的合作基础，深耕于CMP抛光垫的研究与应用，经过多年的技术积累和研发创新，我司现已有多款抛光垫产品具备了市场应用条件，部分产品的性能甚至优于市场指标，为蓝宝石衬底抛光提供支持。  无纺布抛光垫 适用于半导体、精密光学、蓝宝石、碳化硅、陶瓷类等粗抛及精密抛光 聚氨酯抛光垫 广泛应用于精密光学元件、半导体晶圆、碳化硅、金属等材料的高速抛光   阻尼布抛光垫 适用于半导体，金属，蓝宝石衬底片和碳化硅等镜片的最终抛光 关于山西合成院  山西合成材料产业技术研究院深耕聚氨酯高端复合材料研发及生产，由山西凝固力新型材料、北京化工大学、太原理工大学等顶尖机构联合共建，在高分子材料领域研究已达近十年，并实现了量产能力，满足国家在芯片、光电等高端制造领域的使用需求，为中国高端制造业注入创新动能。 扫码关注 查看更多精彩  官方公众号  官方抖音  官方微信 |
